Průmyslová vrata - typy kování
STD - standardní kování

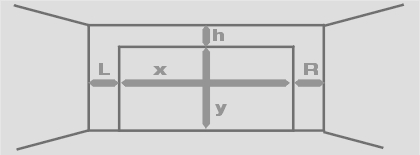

Podmínky:

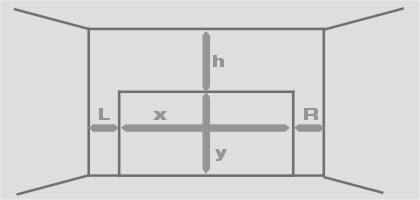

- nadpraží "h" pro ruční ovládání
a) min. 380 mm do výšky vrat "y" 3 m a max. plochy 10 m2
b) min. 420 mm
- nadpraží "h" pro ovládání el. pohonem
a) min. 400 mm do výšky vrat "y" 3 m a max. plochy 10 m2
b) min. 420 mm
- ostění min. L a R 90 mm
UPOZORNĚNÍ: V případě ručního ovládání a nadpraží 420 mm může spodní část dolní sekce zastínit v otevřené poloze několik cm otvoru.
LHF - snížené kování
Podmínky:
- nadpraží "h" pro ruční ovládání
a) min. 380 mm do výšky vrat "y" 3 m a max. plochy 10 m2
b) min. 420 mm
- nadpraží "h" pro ovládání el. pohonem
a) min. 400 mm do výšky vrat "y" 3 m a max. plochy 10 m2
b) min. 420 mm - ostění min. L a R 90 mm
POZOR!
Maximální výška otvoru 3 000 mm.
Maximální plocha otvoru 12 m2.
UPOZORNĚNÍ:
V případě ručního ovládání i ovládání el. pohonem může spodní část dolní sekce v otevřené poloze zastínit až 150 mm otvoru.
LHN - snížené kování
Podmínky:
- nadpraží "h" pro ruční ovládání
a) min. 70 mm (klika ve spodní sekci) do max. šířky vrat x 4,8 m a max. plochy 10 m2
b) min. 130 mm do max. plochy vrat 15 m2
- nadpraží "h" pro ovládání el. pohonem
a) min. 120 mm do max. šířky vrat x 4,8 m a max. plochy vrat 10 m2
b) min. 130 mm do max. plochy vrat 15 m2 - ostění min. L a R 90 mm
POZOR!
Maximální plocha vrat 15 m2.
UPOZORNĚNÍ:
V případě ručního ovládání i ovládání el. pohonem může spodní část dolní sekce v otevřené poloze zastínit cca 120 mm otvoru.
ZK - zvýšené kování

Podmínky:
- nadpraží "h" = 3 300 mm
- ostění min. L a R 90 mm
UPOZORNĚNÍ:
U zvýšeného kování je možné použít integrované dveře do šířky 4 500 mm, pokud h > 2 200 mm.
VK - vertikální kování
Podmínky:
- nadpraží "h" = v + 500 mm
- ostění min. L a R 90 mm
UPOZORNĚNÍ:
U vertikálního kování je možné použít integrované dveře do šířky 4 500 mm.
SK - šikmé kování
Podmínky:
- nadpraží "h" = 500 mm
- sklon max. 45 stupňů
- ostění min. L a R 90 mm
